螺旋輸送機總體結構

發布時間：2021/3/13 21:33:51
常見的傾斜固定式螺旋輸送機，其結構比較簡單。管式螺旋輸送機主要由驅動裝置，料槽，螺旋軸，驅動端軸承，中間吊掛軸承，尾部端軸承，進料口，卸料口等部分組成.
常見的傾斜固定式

螺旋輸送機

，其結構比較簡單。主要由驅動裝置，料槽，螺旋軸，驅動端軸承，中間吊掛軸承，尾部端軸承，進料口，卸料口等部分組成，如下圖所示：

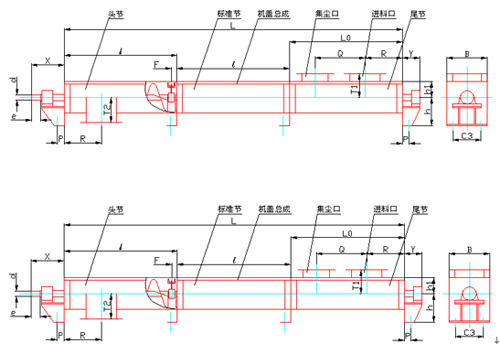

圖2-1

螺旋輸送機

（傾斜10o）總體布置方式

1.電動機    2.聯軸器      3.蝸輪蝸杆減速器   4 .聯軸器    5.驅動端軸承

6.中間吊掛軸承 7.尾部端軸承 8.螺旋軸   9.進料口   10.卸料口

由於設計的螺旋輸送機的長度為12米。為了製造,安裝以及運輸的方便,其槽體和螺旋軸均采取分節製造,頭節長2.5米,接著是2.5米、2米、2.5米長的中間節，尾節長2.5米，靠螺栓聯接,並用中間軸承支承。同時,為了_分節裝配後輸送機的整體剛度,槽體的連接處和螺旋軸的連接處需分開一段距離。由於物料在

螺旋輸送機

中的運送_是一種滑移運動,為了使螺旋軸處於較為有利的受拉狀態，設計時將驅動裝置和出料口安裝在輸送機的同一端,把進料口放在尾部附近。
